AD-200
聲音延遲混音器
機架式 - 1U
4組LINE + 2組AUX

------------------------------------------------------

特價販售中,歡迎來電詢問 (可刷卡分期)
電話: 07-5551718   0921-237888
結帳方式:信用卡 / ATM / 貨到付款
放入購物車 購物車清單
◎3000元以上免運費

一.輸入與輸出LED音量表顯示
前面板提供1.77吋OLED顯示板,除了操作時查閱內部設定的參數外,更可以顯示6組輸入與4組輸出的音量表顯示,方便提供導播掌握各組音量狀況。

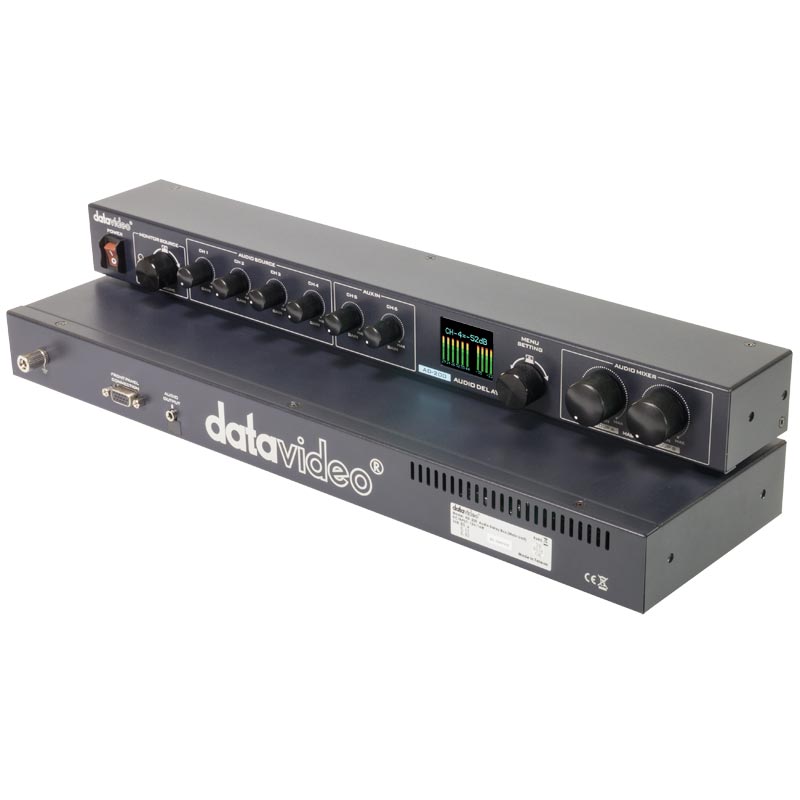

二.兩件式設計,前面板操作、後端子
針對系統設計的器材通常最需要的就是,前端控制操作而後端是線材端子,這樣的設計才能吻合系統的使用。
AD-200聲音延遲混音器就是專為系統設計的聲音設備,採前端控制與後端接線設計的兩件式,同時僅需要1U空間的大小,在系統整合上最佳的聲音設備。

三.矩陣式聲音設定
影像矩陣設計可以配適合的影像輸出,當然聲音也需要能夠矩陣設計,才能吻合系統使用。AD-200聲音延遲混音器特別加入矩陣功能,可以針對四組輸出端子,指定需要的六組輸入聲音,活動現場做到環控的聲音功能。

  • 現場轉播音控
    現場音控僅針對活動現場的舞台收音與喇叭輸出做最好的音效控制,無法做到電視或者網路直播需求的音控做最佳化的處理,所以AD-200聲音延遲混音器就是最佳的直播音控處理設備。
    AD-200收集現場音控的音效、直播主持人與背景樂後,輸入至導播系統內,併入影像輸出到電視或網路直播,就是目前大家所收看的節目內容的音效。 如棒球直播節目,就包含了球場聲音、轉播員與背景音樂組合而成的音效,就是AD-200所扮演的角色。



  • O.B Van與SNG車聲音監控設備
    O.B Van與SNG車主要工作就是戶外導播與直播節目,針對音效來源的接收更需要具備一台屬於系統的音控設備,作為音效的監聽與校正使用,才能接完整的音效搭配現場的影像播出,AD-200聲音延遲混音器機架設計就是最符合車內系統整合使用。



  • 系統整合音控設備
    移動式導播系統經過Datavideo大力推展之後,已經蔚為風潮成為業界使用的戶外使用模式,但是要將一套專業的音控設備整合在移動式導播系統內,可就是一件難事,原因在於絕大部分的音控都是桌上型,無法整置在19吋機箱內,且占據空間太大會造成移動系統過於龐大。AD-200就是具備小、巧且專業的音控設備,適合移動導播整合搭備的音控系統。
  • 1x AD-200 main unit
  • 1x AD-200 control unit
  • 1x AD Switch DC 12V
  • 1x D-SUB cable, Male to MALE,Cable
  • 1x 3.5mm Stereo Cable, 1.2m
  • 4x 1U rack kit
  • 16x Screws M4 x 8mm
  • 1x Thank You Card

功能簡介:

  • 混音、聲音延遲雙功能聲音設備
  • 標準19吋尺寸,高度1U機型設計
  • 6組XLR輸入端子,包含4組聲音輸入與2組AUX輸入
  • 4組聲音輸入可設定4組LINE或2組LINE與2組MIC聲音輸入
  • 2組聲音主輸出設計,每組具備1組XLR與1組RCA端子輸出
  • 輸入與輸出音量單獨調整鈕設計,針對不同組別校正音量大小
  • 每組獨立設定聲音延遲,最高可以延遲30秒
  • 1.77吋OLED顯示,可參閱內部參數或輸入與輸出音量表顯示
  • 矩陣式聲音輸入與輸出設計,指定被輸出聲音組別
  • 兩件式設計,適合機箱前操作、後輸入設計模式

產品規格
聲音輸入 2組LINE-XLR或RCA聲音
2組LINE-XLR聲音
2組AUX-XLR或RCA聲音
AUX輸入可設定LINE及MIC +40Db或+60dB模式輸入
AUX輸入可提供48V麥克風電源輸出
聲音輸出 2組LINE-XLR聲音
2組LINE-XLR或RCA聲音
其他功能 1.77吋OLED螢幕音量表顯示,6組輸入與4組輸出顯示。
耳機監聽端子及音量控制。
單組輸入及輸出聲音音量調整。
AUX音量延遲功能,最高延遲30秒。
矩陣式聲音輸出設定功能。
電源 輸入:AC 100 ~ 240   DC 12V/16W

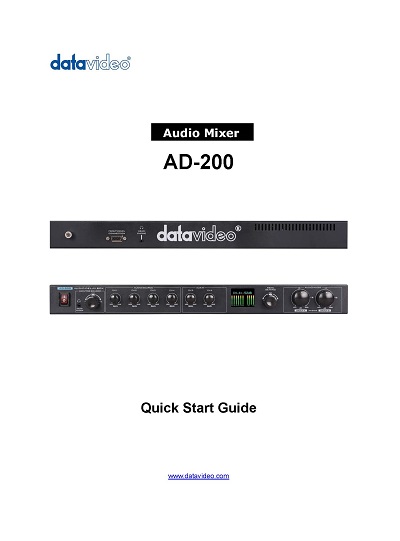

AD-200-操作說明書.pdf

AD200_100.pdf
