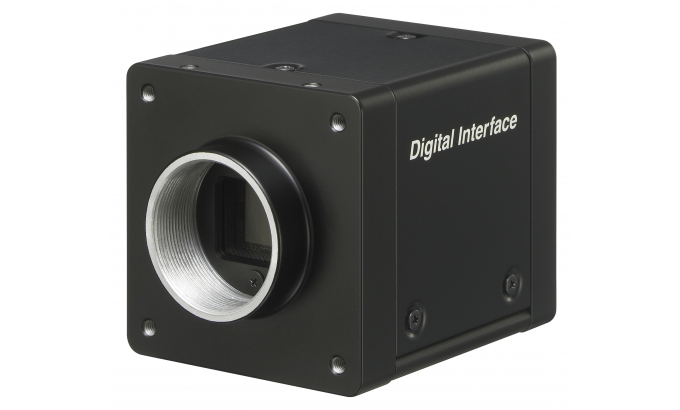

XCL-S600
1/1吋工業用CameraLink數位黑白攝影機
------------------------------------------------------

特價販售中,歡迎來電詢問
電話: 07-5551718   0921-237888
結帳方式:信用卡 / ATM / 貨到付款
放入購物車 購物車清單
◎3000元以上免運費
功能特性:

1-1.近紅外靈敏度:超高感度HAD CCD II技術捕捉近紅外圖像清晰(近紅外線)的波長。用於頻閃,產生出色的圖像質量特別是在低光及近紅外檢測應用
1-2.高幀率圖像傳輸:27 fps四通道輸出被選擇。
1-3. 陰影校正:嵌入式陰影校正,最大限度地減少因鏡頭造成照明不均圖像。內部硬件處理降低減少PC的處理負荷,可在不同的照明條件下捕捉到清晰的圖像
1-4.缺陷修正:整個成像範圍內的像素自動最小化缺陷(例如,白色和黑色點)。此功能有助於簡化圖像處理
1-5.溫度讀數:內置溫度傳感器。可以接收指令發出溫度信息
1-6.靈敏度控制:配備飽和信號控制功能,允許使用軟體控制CCD上飽和信號電荷量增加或降低。例如捕捉黑暗的對象,用戶可以增加飽和信號電荷量 - 提升相機的感光度提升畫面質量,而不是使用較長的曝光時間。另一方面,通過減小飽和信號電荷量,塗抹的水平可以降低或提高
1-7.用戶設置:除了出廠默認設置,多達16個攝影機參數 - 包括亮度,伽瑪值,快門,增益和觸發模式 - 可以出現,以適應每個特定的場景
1-8. 散裝觸發模式和連續觸發模式:每個攝影機最多可存儲16個
不同的相機設置(如曝光,增益)。散裝觸發模式可以使用單一的軟件或硬件觸發讓這些相機捕捉到16圖像快速連續
連續觸發模式允許使用單一的軟件或硬件觸發每個攝影機捕獲使用存儲在用戶組連續設置
1-9.查找表(LUT):支援查表變換輸入亮度信號轉換成所需要的
數字輸出。支援出廠預置 - 線性,負,二值化,以及線性插值 - 以及用戶自定義LUT(輸入:12位元,輸出:12位元)
1-10.觸發噪聲濾波:隨著觸發線過濾器,可以指定一個有效的觸發脈衝寬度。有助於避免意外圖像俘獲引起的,例如,由從觸發器微小的噪音
1-11.脈衝串發生器:能夠輸出任何通用輸出之矩形波。這個脈衝序列可以被編程為從頻率0.5 Hz的頻率高達100 kHz在1微秒的步驟來控制外部設備如LED燈,簡化整體系統配置
詳細規格:

2-1.攝像元件: 1/2吋 progressive scan IT CCD
2-2.有效圖素:2,758x2,208
2-3.攝像元件大小(H x V): 4.54 μm x 4.54 μm
2-4.輸出圖素(H x V):2,752x2,200
2-5.輸出圖素(H x V,總像素): 2,758x2,208
2-6.圖框率: 27 fps (4ch), 13 fps (2ch), 7.5 fps (1ch)
2-7.最低照度(50%):0.5lx (光圈:F1.4, 增益:+18 dB,快門:1/27 s)
2-9.感度: F8 (400 lx,增益: 0 dB)
2-10.S/N信噪比:大於50dB
2-11.增益:自動,手動: 0 dB至+18 dB
2-12.快門速度: 自動,2每秒至1/100,000每秒
2-13.讀出模式: 標準, 二值化(2x1,1x2,2x2),Partial掃描
2-14.讀出功能: 二值化,伽馬(變量),內置測試模式,LUT,3X3濾鏡
2-15.同步:硬體觸發及軟體觸發
2-16.觸發模式: 邊緣檢測,檢測脈衝寬度,散裝觸發,順序觸發
2-17.使用者設定頻道:16個頻道
2-18.使用者記憶: 32K字節+ 64字節×16通道
2-19.其他功能:陰影校正,溫度讀出,感度控制
2-20.影像資料輸出:黑白 8,10,12位元,數位
2-22.數位介面: LVDS
2-23.攝影機版本: CameraLink® Version1.2
2-24.資料輸出時鐘:
2-24-1.4ch: - - - (1 tap), 84 MHz (2 tap)
2-24-2.2ch: 84 MHz (1 tap), 42 MHz (2 tap)
2-24-3.1ch: 27 MHz (1 tap), 27 MHz (2 tap)2-24.鏡頭型式:C mount
2-25.數位輸入/輸出: 輸入 (x2), 輸出(x2), 輸入/輸出(x2)
2-26.鏡頭座:C mount
2-27.使用電源: DC +12 V (+10.5 V to +15.0 V)
2-28.清耗功率:6.0瓦
2-29.工作溫度: -10°C至+45°C
2-30.最佳保証溫度: 0°C至40°C
2-31.存放溫度: -30°C to 60°C
2-32.工作濕度: 20%至80% (無冷凝)
2-33.存放濕度: 20%至95% (無冷凝)
2-34.防震: 10 G (20 Hz至200 Hz)
2-35.抗撞:70G
2-36.尺寸(WxHxD): 50 x 50 x 57.5 mm (不含突出物)
2-37.重量:181公克
2-38.安全標準: UL60950-1, FCC Class A, CSA C22.2-No.1, IC Class A Digital Device, CE: EN61326 (Class A), AS EMC: EN61326, VCCI Class A, KCC

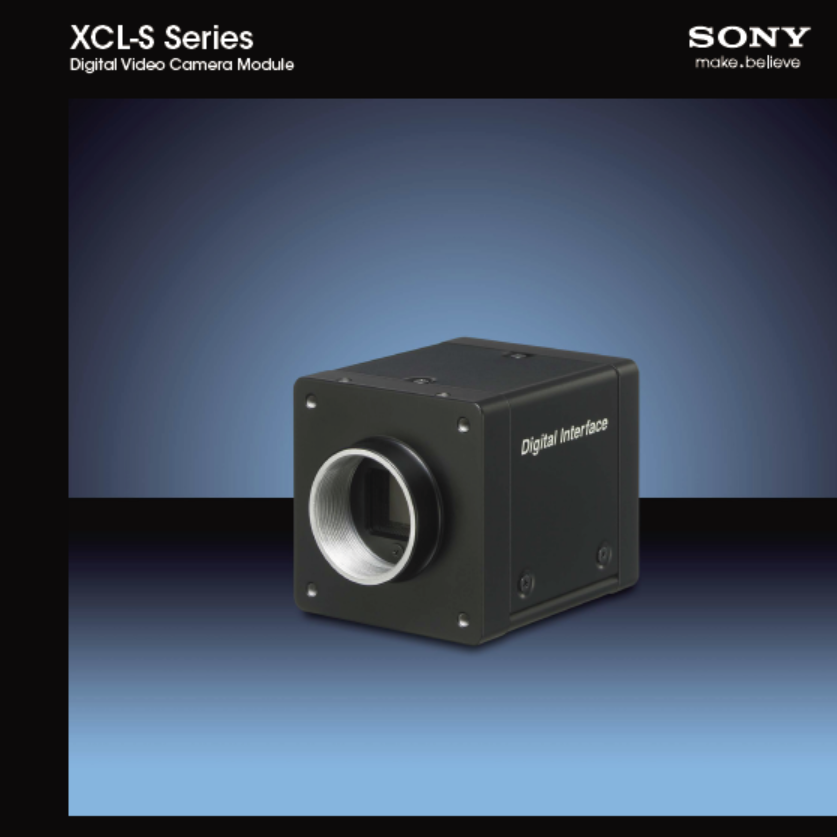

XCL-S-Series-Brochure.pdf
