首頁 > 產品資訊 > 經銷品牌 > Datavideo > 線材類
分享到
可一星期到貨

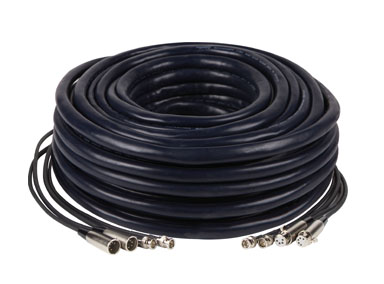

CB-23H
50米綜合電纜

含SDI、CV、ITC、Power四訊號線
結帳方式：信用卡 / ATM / 貨到付款
放入購物車 購物車清單
◎3000元以上免運費

特點介紹
現場作業時經常需要在導播與攝影機之間，佈置許多的線材，包括：攝影機影像輸出線、回看影像線、通話線路等，讓所有工作人員必須花費很多的時間去完成這些線路的安裝。 洋銘提供CB-22H(30米)、CB-23H(50米)單線多訊號傳輸的線材，現場佈線只要一條線即可完成，不僅節省現場作業時間，又便利收納線材及運送方便。
  • 一組4-Pin電源傳輸線。
  • 一組5-Pin通話傳輸線。
  • 一組5C-2V 75Ω 影像傳輸線。
  • 一組3C-2V 75Ω 影像攝影回看傳輸線。
  • 提供30米及50米線長選擇。
    ​
應用介紹 廣播主要的訊號格式以SDI為主，不管是SD-SDI或HD-SDI格式傳輸訊號，從攝影機傳輸端到導播機的接收端都能維持訊號清晰且色彩飽和最佳的狀況，所以針對長距離的傳輸與應用方式，Datavideo特別針對EFP多機作業的與導播車的應用提供一套解決方案，除了綜合電纜的單線傳輸線材外，更提供SDI中繼站的搭配，讓SDI的訊號在現場佈線更省人力外，也能維持SDI訊號傳輸達200米以上，滿足中、大型現場的作業。

CB-22H／CB-23H／CB-24綜合電纜線材，只要提供現場單線方式作業，CB-22H／CB-23H主要做為SD或HD-SDI的訊號作業，而CB-24則單純提供SD-SDI的訊號作業方式。
CB-22H綜合電纜包含有電源傳輸線、Intercom通話線、SDI訊號傳輸線與CV影像回看線等，滿足EFP外場作業所需要的不同連接線，只要一線在手就能夠輕鬆活動現場完成安裝作業
產品規格
訊號傳輸

HD-SDI訊號︰75Ω BNC線材
Composite訊號︰5０Ω BNC線材
Intercom通話︰５pin XLR線材
電源︰４pin XLR線材
頻寬 1.5G
線弳 ψ14 ±0.3 mm
線長 50米
