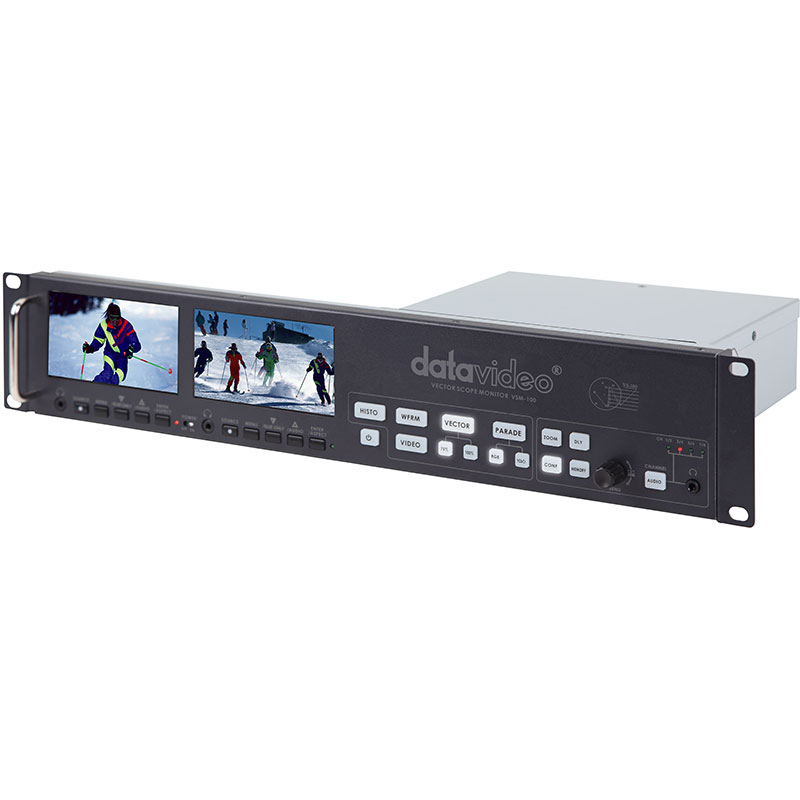

VSM-100
向量示波監視器 (2U)
單示波器 + 雙監看設備
------------------------------------------------------

特價販售中,歡迎來電詢問 (可刷卡分期)
電話: 07-5551718   0921-237888
結帳方式:信用卡 / ATM / 貨到付款
放入購物車 購物車清單
◎3000元以上免運費
特點介紹

廣播系統整合經常為了許多搭配性的周邊產品不足,而導致系統的應用沒辦法符合人性化的應用,甚至於必須加裝很多設備去補足問題,換來的就是讓系統整合越搭配越龐大,沒法真正作到便於移動、簡易中完成作業的系統。

VSM-100就是整合向量示波器與2組螢幕而成的系統設備,能夠在規劃的系統扮演影像測試與訊號監看的功能,且尺寸只有2U高容易整合在系統中。

VSM-100內含的向量示波器可針對輸入的影像測試,透過數據的內容提供前端影像校正影像畫質,作為提供後端設備所接收的影像,都在保障的標準畫質影像,同時兩個監看螢幕可作為後端設備如錄影或播出的設備,都能即時作影像監看,發揮一機雙用的功能。

VSM-100包含2台4.3" HDMI/SDI 監看螢幕且包含1台 ​VS-150 (2台 VS-150 為 VSM-200).

利用HD/SD-SDI 輸入,可以測試得出多種數據,從576i, 720 50p到1080i, 1080 25p,都沒有問題!
當SDI端子設為loop-through,就會變成製作流程一環;此時利用HDMI輸出,可以直接接HD監視器


功能介紹

輸入格式

  • HD-SDI / SD-SDI
    1080i: 50 / 59.97 / 60
    1080p: 24 / 25 / 30
    720p: 25 / 29.97 / 30 / 50 / 59.97 / 60
    576i / 480i

模式

  • Waveform Monitor
  • Vectorscope
  • Parade
  • Histogram
  • 影像輸入顯示
產品規格
示波器規格 相容於SD-SDI與HD-SDI影像訊號。
測試數據訊號可由SDI或HDMI輸出,SDI僅可提供720P訊號輸出。
SDI端子可設定測試訊號或LOOP訊號輸出。
最高相容於八聲道之SDI影像與聲音輸入。
螢幕八音軌音量表顯示。
可獨立雙音軌輸出監聽。
可測試訊號之WAVEFORM、VECTOR、PARADE(Y Cb Cr)、PARADE(R G B)與HISTOGRAM項目。
提供輸入影像視窗同步顯示監看。
監看螢幕規格 480 x 272 dots 4.3吋TFT LCD高解析度監看螢幕。
LCD對比500 typical。
螢幕對比300︰1。
接受SD-SDI、HD-SDI與HDMI影像輸入。
提供SDI訊號LOOP輸出。
相容SDI Embeded Audio影像並提供螢幕音量表顯示。
具備耳機端子提供聲音輸出監聽。
Time Code時間碼顯示。
Blue Only灰階影像顯示 。
Color Bar影像輸出。
色溫設定顯示,包含9300、7500、6500、5400與自行設定。
可視角度︰上40度/下60度/左60度/右60度。
影像標準 SD影像︰
720x480i、720x576i。
HD影像︰
1280x720 50P/59.94P/60P。
1920x1080 50i/59.94i/60i。
1920x1080 24P/25P/300P。
HDMI-RGB影像︰
720x480i、720x576i
1280x720 50P/59.94P/60P。
1920x1080 50i/59.94i/60i。
外觀尺寸 標準19吋機架尺寸,高度2U。
工作電源 DC 12V/15W
  • 4x Rack Screws (M5*10)
  • 1x Thank You Card
  • 1x 12V power supply
