功能特性:

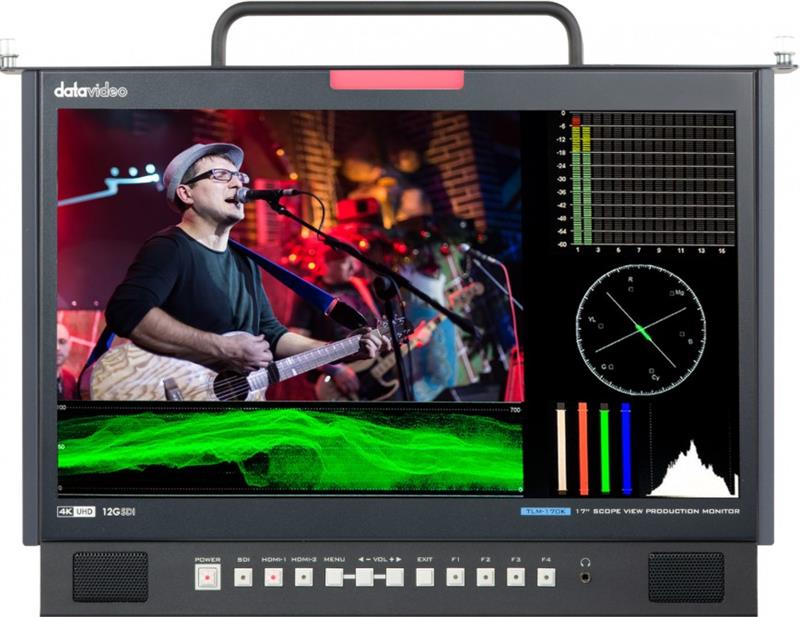

1.17.3'' 4K UHD 折疊式液晶監視螢幕:支援DCI P3色域, 與UHD 4K/60p影像輸入及輸出。
2.驚豔的4K解析度高亮度與高對比:採用優異的Ultra HD 3840 x 2160解析度IPS面板。高亮度和高對比度面板提供800 萬像素的解析度,解析度是Full HD 螢幕的四倍。該螢幕非常適合呈現 4K HDR(高動態範圍)的內容,展現影像極致的細節以及令人驚嘆的清晰度。
3.支援多種輸入和輸出訊號配置:一路12G-SDI輸入、二路HDMI (HDMI 2.0)輸入; 一路12G-SDI環通輸出、一路HDMI (HDMI 2.0)環通輸出。
4.內建豐富功能:支援Column(YRGB峰值)、時間碼、波形、向量示波器、音訊向量示波器、峰值對焦、縮放、點對點、曝光、直方圖、影像翻轉、相機Log、HDR/SDR等功能。
5.內建指示燈,適用於現場製作。
詳細規格:
面板:17.3" LED Backlit
外觀:Pull-Out
解析度:3840 × 2160
可視角度:
(H) +89/-89°
(V) +89/-89°
亮度/對比:
300cd/m²
1000:1
影像輸入:
1 x 12G SDI
2 x HDMI (2.0)
環通輸出:
1 x 12G SDI
1 x HDMI (2.0)
支援影像格式:
SDI:
4096x2160p (23.98/24/25/29.97/30/50/59.94/60)
3840x2160p (23.98/24/25/29.97/30/50/59.94/60)
4096x2160Psf (23.98/24/25/29.97/30)
3840x2160Psf (23.98/24/25/29.97/30)
1920x1080p (23.98/24/25/29.97/30/50/59.94/60)
1920x1080i (50/59.94/60)
1920x1080Psf (23.98/24/25/29.97/30)
1280×720p (23.98/24/25/29.97/30/50/59.94/60)
525i, 625i
HDMI:
4096x2160p (23.98/24/25/29.97/30/50/59.94/60)
3840x2160p (23.98/24/25/29.97/30/50/59.94/60)
1920x1080p (23.98/24/25/29.97/30/50/59.94/60)
1920x1080i (50/59.94/60)
1280×720p (23.98/24/25/29.97/30/50/59.94/60)
720 x480i (NTSC), 720 x576i (PAL)
640 x800, 800 x600, 1024 x768, 1280 x800
長寬比顯示模式:16:9, 4:3
參考線/畫面檢閱器:YES
安全框:YES
Tally模式:
Live (Red)
Cued (Green)
聲音輸入/輸出:
Input: Embedded Audio (48KHz sampling)
Output: Analog stereo (Phone Jack)
Speaker x 2 (3W)
特別功能:
waveform,
vector scope,
Focus Peaking,
False Color,
Exposure (Zebras),
Histogram,
HDR / SDR,
Time Code,
Audio Vector,
Camera Log,
Gamma, Marker,
Pixel to Pixel,
Zoom,
H/V Delay,
DSLR,
Freeze,
Image Flip,
Check Field,
Level Meter,
Color Bar,
Color Calibration.
尺寸:403 x 305 x 37 mm
重量:5.2kg
操作溫度:0~40 °C
電源:DC 12V, 40.1W
附件:
1 x TLM-170KM product
1 x AD Switch DC 12V
4 x Screw φ4.0*6m/m
8 x Screw φ3.0*6m/m
8 x Screw M5 x 10mm
5 x Cable tie

TLM-170KM.pdf
| | | |
