功能規格:
1.影像系統

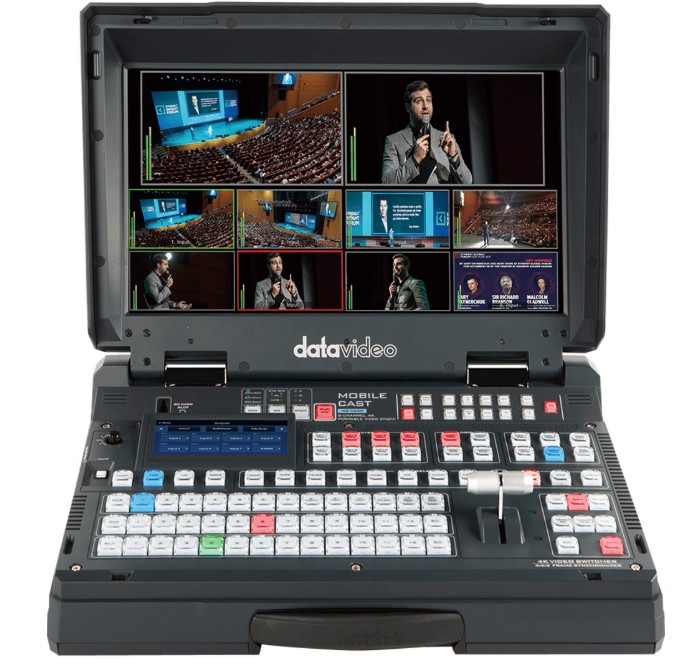

1-1..移動錄播導播室包含導播、監看、直播與錄影四大功能
1-2.12 組輸入端子,包含8組12G-SDI與4組HDMI 2.0,自行選擇搭配8組4K-50P/60P影像輸入。
1-3.5吋LCD 觸摸面板
1-4.Chromakey、Lumakey、DSK、PIP、DVE、WIPE、圖片和轉景特效
1-5.2160_50P/60P 影像訊號輸入和輸出,內設置有上轉與下降轉換器
1-6.4組USK+2組DSK影像效果
1-7.動畫轉景和2D轉景DVE
1-8.影像格式可達3840x2160p: 60/59.94/50/30/29.97/25/24/23.98
1-9.影像處理 SDI: 4:2:2 10-bit,HDMI: YUV 4:2:2 10-bit, RGB: 4:4:4 8/10-bit
2.聲音系統
2-1.2組輸入影像分離之聲音輸出
2-2.4組外部聲音輸入,可以崁入SDI與HDMI影像輸出
3.監看系統
3-1.提供1組17.3吋監看螢幕,解析度為3840X2160P
3-2.螢幕內建灰階顯示,可檢測外部的雜訊,提供影像校正
3-3.適用不同環境時,可設定6500K、7500K、9300K或自我設定的色溫顯示
3-4.可顯示16:9或4:3影像線顯示,提供拍攝調整使用
3-5.針對編輯或字幕需求,可設定顯示80%及90%安全線框
4.直播功能
4-1.支援視訊編碼格式:H.264 / AVC video CODEC,可支援到High Profile Level 4.0
4-2.支援以下聲音編碼格式:AAC-LC,支援48KHz/16bit聲音取樣頻率,支援32Kbps ~ 384Kbps聲音位元
4-3.反交錯(De-interlace)功能,可將間隔掃描影像轉換為逐條掃描影像輸出
4-4.支援IPPP GOP影像編碼
4-5.提供以下輸出介面:RJ-45 10/100M Ethernet x1
4-6.輸出串流碼率-最大Bitrate須為10Mbps,僅設定錄影無串流,可設定16Mbps, 僅設定串流無錄影,可設定10Mbps,錄影與串流同時執行時,可設定6Mbps,最低碼率從256kbps
4-7.電壓器相容AC 100~240V輸入, DC 12V/7.2W輸出
4-8.最高支援1920x1080P訊號輸入和1920x1080P串流輸出
4-9.支援Full HD訊號輸入,並可以下影像解析度格式輸出1920x1080/1280x720/960x540/720x576/ 720x480/640x480/320x240/160x128
4-10.支援以下網路串流輸出格式: RTSP over HTTP/TCP/UDP RTMP PUBLISH TS over TCP/UDP
5.錄影功能
5-1.MP4檔案小容易上傳、容易攜帶是微課、優課錄影首選
5-2.可設定FAT/exFAT/NTFS格式影像,影像儲存格式為TS/MP4
5-3.影像編碼可設定位元為16Mbps,設定如下
• 2160_60/59.94/50P
• 1080_60/59.94/50P
• 1080_30/29.97/25/24/23.98P
• 1080_60/59.94/50i
• 720_60/59.94/50P
• 480_59.94,/576/50i
5-4.MP4檔案錄影,H.264編碼與AAC音訊錄製Bit rate可設定由32Kbps 到384Kbps採樣率:48KHz/16bit
6.其他功能
6-1.Tally訊號輸出,具備紅、綠雙燈號模式
6-2.USB軟體更新
6-3.重量小於9kg容易手提移動
6-4.採用12V直流電源,耗電量
