功能特性：

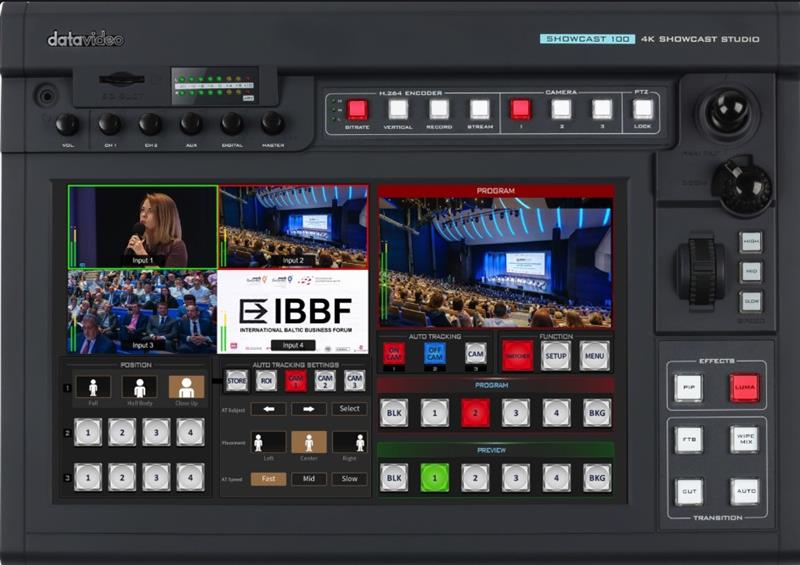

1.導播，字幕，攝影機控制，串流直播，觸控螢幕，錄製，混音7合1一體機。
2.內建的雲台攝影機控制功能，只需一條網路線即可控制Pan, Tilt, Zoom等鏡頭運動及其他設定。
支援多種控制介面： 提供多種控制方式。可用 RS-422 介面來控制三台攝影機，亦可透過 Datavideo 的 DVIP 連接 Router，達成網路化控制、系統建置更彈性。亦支援 VISCA，可適用攝影機範圍更廣。強大拍攝記憶點功能，如同擁有12台專業攝影機：只需3台PTZ攝影機，每台攝影機可以預設儲存 4 個拍攝角度記憶點，一共能夠儲存 12 組記憶點，就像擁有 12 台專業攝影機般豐富的畫面。導播就此 12 組記憶點，快速執行影像鏡頭的切換，輕按一個按鍵即可達到定位，不需要呼喚攝影師。細部攝影參數調整：在方便直覺的觸控螢幕，進一步對 Focus、IRIS、白平衡、鏡像模式、Tally 燈等進行調整。使用者設定記憶鍵，則可將特定場合或節目的設定記憶下來，並在下一次需要時提取記憶來使用。
3.專業混音功能：擁有4 通道混音器並支援聲音嵌入，含兩路麥克風輸入、一路 AUX、一路
HDMI 數位聲音輸入。 便於在處理影像的同時，一次完成混音工作。XLR / 6.3mm 複合接口，供動圈式麥克風音源輸入。雙聲道 RCA 連接孔輸入類比聲，RCA 輸出連接孔供設備監聽聲音。內建聲音延遲功能，預設值為0，且可更改聲音延遲參數，解決聲音與影像來自不同設備的不同步現象。支 援+/-6 db 聲音準位校正，以及立體聲 / 單聲道切換功能，耳機接口則可供現場監聽。
4.串流直播及錄製：多功能直播編碼：內建的雙平台網路直播編碼器，可以單獨直播、錄影，或
選擇同時直播與錄影，並依頻寬需要調整高、中、低位元率。更可一鍵進行豎屏直播，滿足現今大量手機瀏覽者的需求，觀眾無需調整手機擺放方向，直接觀看您直播的影片。或結合datavideo dvCloud串流直播平台直播至高達 25 個平台。方便的 SD 卡，能錄製 H.264 格式 HD 影像備份。結合SRT串流協議和dvCloud，架構一個低延遲、安全可靠的SRT 直播工作流程。
5.導播與 14 吋觸控螢幕支援 4K 50/60p 視頻導播。觸控螢幕可操作導播、字幕、攝影機控制、
錄影、混音等多項主要功能，使用直覺、即使非專業導播人員也能輕鬆上手。 採用專業的抗反光疏油膜塗佈確保您在任何使用場合下，都能不受干擾。創新的軟鍵設計（Softkey），一鍵對應一功能。以軟體分頁式設計，將多種功能邏輯化、群組化， 成為了如平板電腦一般直覺的使用者介面，帶來快速而直覺的操作體驗。
6.4K HDMI輸入：4個HDMI輸入，支援高達3840p50/60影像輸入，可連接攝影機或電腦等輸入
來源。
7.4K HDMI 輸出：4 個 4K HDMI PGM 輸出， 可連接監看設備、錄影機、大螢幕等裝置。
8.內建 EDID 延伸顯示辨識碼功能（Extended Display Identification Data）：HDMI 輸出時，自動
辨識目標輸出設備所支援的最高解析度，HDMI 自動轉換輸出該特定解析度訊號給目標設備，優化整體工作流程。
9.內建 Cut, Mix, Wipe 三種最簡潔而實用的轉場。透過 14 吋觸控螢幕簡單的操作介面，選擇所
需的轉場特效後，一指點選觸控螢幕即可調整下一層參數。例如 Wipe 轉場，您可用手指拖曳調整轉場速度、點選調整邊框顏色等，就像平常使用手機一般自然。
10.直覺調整 PIP/Split：只要一指拖曳調整，隨您心意產生任何長寬比例的子畫面。便利的 Split 畫
面，最適合訪談、演講等節目使用。
11.自由彈性的 PIP Crop：子畫面進行裁切，PIP Crop除了左右、上下的條狀裁切，也可選用向中心
裁切，更增效率。
12.內建兩種字幕功能。Luma key 字幕效果適用商標 Logo、圖文、動畫等，能夠在多畫面預覽，並
於 PGM 輸出錄製。另一種網路直播專用字幕，於網路操作介面鍵入字幕，能夠呈現在網路直播輸出的畫面，並錄製於SD卡。同時使用 Luma key字幕與直播專用字幕時，選用 SD 卡錄製，即可同時錄下兩組字幕。Luma key亮度鍵，對亮暗對比分明的影像進行處理，可以製作出字幕、圖片前景等效果。直播專用字幕功能，可在串流直播時，選擇於畫面中疊加文字或圖片。並可調整文字的尺寸、顏色、字框，與圖片在畫面中呈現的位置。
詳細規格：
1.觸控式螢幕：14.0"，1920 x 1080像素，亮度400 cd/m²，對比度800 : 1，顯示顏色16.7M（8 位
元），視角 (Typ.) 170°(H) / 170°(V)。
2.視頻輸入：4 x HDMI (HDMI 2.0)
3.視頻輸出：4 x HDMI (HDMI 2.0) 用於 PGM
4.音頻輸入：2 x 3 pin XLR/1/4”(6.3mm)插座，1 x 立體聲 RCA(L/R)，去嵌數位音頻(2CH)，音頻輸
入開關：立體聲/單聲道
5.音頻輸出：1 x 立體聲 RCA(L/R)，1 x 立體聲耳機（含音量控制的迷你插孔），嵌入式數字音頻 (2 CH)
6.串流傳輸：1個 RJ-45（100/1000M 以太網路）
7.儲存：1個SD卡槽支援SD、SDHC和SDXC卡(UHS-I)(Class 10以上)。
8.Tally：D-Sub-15公接頭
9.操作控制鍵盤按鈕：觸控螢幕上的虛擬鍵按鈕
10.攝像機控制：DVIP/ RS-422/ RS-232
11.軔體更新：以太網路`、USB
12.電源：DC 12V
13.混音器：音頻推子5VR：6 通道（3 對）音頻混合器，音頻LED儀表：2 行（左/右）
14.視訊輸入格式：
3840x2160p: 60/59.94/50/30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50
525i,59.94 NTSC, 625i50 PAL
VGA, XGA (1024 x 768)
SXGA (1280 x 1024)
UXGA (1600 x1200)
WUXGA (1920 x 1200)
15.視訊輸出格式：
3840x2160p: 60/59.94/50/30/29.97/25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50
16.視訊處理：
4K60：YUV4:4:4 8bit, YUV 4:2:2 8/10bit, YUV 4:2:0 8bit, RGB 4:4:4 8bit
4K30：YUV4:4:4 8/10/12bit, YUV 4:2:2 8/10/12bit, YUV 4:2:0 8bit,RGB 4:4:4
8/10/12bit
HD：YUV4:4:4 8/10/12bit, YUV 4:2:2 8/10/12bit, RGB 4:4:4 8/10/12bit
17.鍵控器：Luma Keyer
18.PIP雙畫面，多視窗分割畫面，Seamless Cut, WIPE, Mix轉場特效
