功能特性

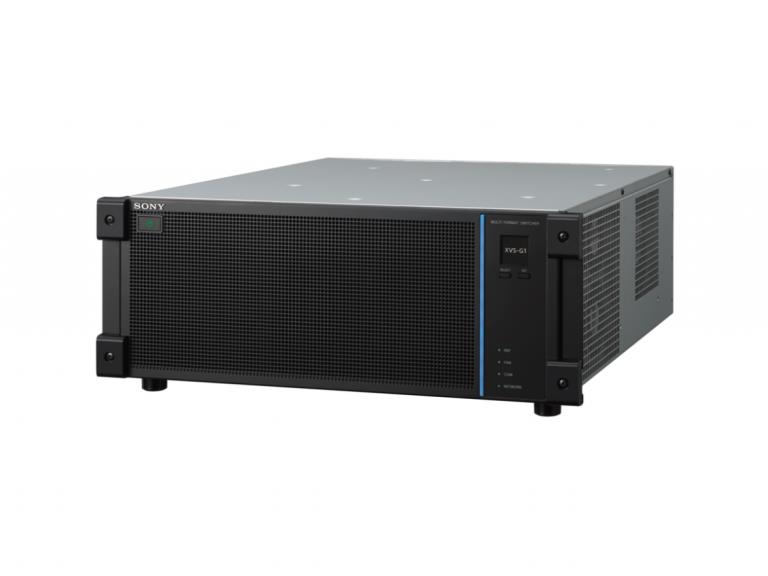

1.4RU處理器與四個新控制面板及基於Web的操作菜單相結合，可實現高效，簡單的安裝。 帶來Full HD和4K（UHD）容量。可配置1到4個M / E，提供16個全功能鍵控器，最多具有48個輸入，HD模式下的24個輸出或4K（UHD）下的24 in，12 out。
2.可選購基於 GPU 的效果和圖形模組，增強視頻處理結構。配置保留中央處理單元 （CPU） 和現場可程式設計閘陣列 （FPGA），同時添加可選圖形處理單元 （GPU），透過視覺處理增強確保高性能和靈活性，同時保持高可靠性和穩定操作。高速處理 4K （UHD） 解析度的硬體和高動態範圍 （HDR） 成像啟用，即時處理和超低延遲的性能和速度。使用最新軟體技術的高密度、高解析度視訊處理具有多功能性和可升級性。
3.可選購 GPU 和模組化軟體結構實現的最大創造力的高潛力平臺：包括內建剪輯播放器、3D 數位多重效果、額外的靜止徽標鍵和新的多視角視窗監看功能。HDR 還支援 SR Live即時工作流程及多種 HDR 格式轉換選項。提供 16 個鍵控器，每個鍵控器都含2.5D Resizer。這些全功能鍵控器可以部署在 1 到 4 M/E 平台各種配置中。每個 M/E 都提供專用剪輯過渡摳像器。每個M/E可選購剪輯播放器GPU 套件，集成在現場製作導播機中。Full HD模式有四個頻道，4K（UHD）模式有兩個頻道。多個剪輯片段可以存儲和重播，每個剪輯的持續時間包括Full HD和 4K （UHD） 內容，最長可達 60 分鐘。支援MOV或MP4格式廣泛提供的AVC編解碼器檔案。媒體檔可立即透過 Web 瀏覽器從任何聯網裝置直接載入到內部 SSD 儲存中。最大限度地減少準備和設置剪輯播放器和切換器一致性風格，簡化即時操作的時間。GPU 提供的其他功能包括Full HD及全 3D 數位多重效果4個通道或 4K （UHD） 中的 2 個通道，以及 4 個靜止徽標摳像器。
4.適合新聞、體育和娛樂節目製作的全新網路功能表：使用者功能表基於新設計的 Web 應用程式。允許透過任何 PC、筆記型電腦或平板電腦進行靈活的有線或無線操作。增強的功能表系統基於現有 XVS 系列的熟悉結構，而新選單則便於存取創新功能，如 GPU 剪輯播放器和其他徽標鍵盤。可以同時查看多個功能表頁。Web 應用程式提供高效和快速的功能表導航，包括未來的遠端操作。應用程式提供高效和快速的功能表導航，包括未來的遠端操作。
4.1.Web應用程序使用者選單設計
4-2.透過Wi-Fi無線網路連線，可進行無線選單操作
4-3.可最多同時連接16個Web瀏覽器， 用於多選單，多個設置或多個遠端遙控操作。
4-4.面板按鈕狀態準確地顯示在選單上。
4-5.更少的選單層，可快速切換到所需求的項目。
4-6.直觀的選單樹結構和圖形顯示
4-7.觸控板操作用於參數調整
4-8.專用輔助總線控制
5.新的專用控制面板保留通用的操作員功能：一系列四個新的控制面板提供 1 M/E 或 2 M/E 配置，具有 16 或 24 個源按鈕佈局。繼承高端切換器許多熟悉功能，包括出色的onair直播狀態顯示、無與倫比的按鈕觸感和在任務關鍵現場製作可靠的速度。
6.強大而可靠的集成：採用易於安裝，設置和操作的新型緊湊型處理單元， 系統可擴展性，包括第三方新和舊的tally系統，工作室自動化控制和遠程距離還支援IP網絡在處理器和控制面板之間進行操作，以簡單的切換器配置為大型集成實時製作系統。
7.遙控操作：支援網絡路由功能，實現多個LAN / WAN網絡連接。 允許遠端透過在L3第3層網絡上連接處理器和面板來實現操作功能。 控制面板可以位於遠距離電腦的遠程站點，該處理器可支援遠距離的遠程操作。
8.單個緊湊型處理器單元中的強大功能：可增加選購的 I/O 板，配置高達4M / E，HD / 1080p模式下的48個輸入和24個輸出或2M / E，4K（UHD）模式下的24個輸入和12個輸出I / O板。 1.5G，3G和12G視頻連接支持SD，HD（1080i / 720p / 1080p）或4K（UHD）的多種信號源格式。
9.標準模式可分配8個M / E輸出，分割M / E或Multi Program-2模式支援4K和HD模式。
10.鍵控器和RESIZER調整器：16個全功能鍵控器（色度，線性，亮度，邊框等）。 每個摳像器都有自己的內置2.5D RESIZER調整器，該縮放器具有X / Y旋轉功能，每個視窗可分別實現16種畫中畫效果。
11.幀記憶體：含靜止畫，剪輯或音訊檔儲存。32 GB 記憶體用於幀速率調用召回，高速 SSD 用於備份/恢復。Clip Transition剪輯過渡總線允許額外的過渡層，不會消耗任何鍵控器資源。
12.Multi Viewer多視窗監看：標配兩個獨立Full HD多視窗監看器，一個 4K（UHD） 多視窗監看器支援 4K（UHD）格式。支援 4、10、13 和 16 路多分割視窗、源名稱和 Tally 指標。此外，在安裝了 GPU 選項後，多收視器中還可使用時鐘和音頻電平錶。
13.可選購產品
13-1.XKS-G1110附加I / O板
13-2.XKS-G1700傳統接口選件
13-3.ICP-X1116 1 M / E 16按鈕緊湊型控制面板
13-4.ICP-X1124 1 M / E 24按鈕緊湊型控制面板
13-5.ICP-X1216 2 M / E 16按鈕緊湊型控制面板
13-6.ICP-X1224 2 M / E 24按鈕緊湊型控制面板
13-7.XKS-G1600 GPU套件
13-8.XZS-G1610 3D DME許可證
13-9.XZS-G1620 SL Key許可證
13-10.XZS-G1800剪輯播放器許可
13-11.XZS-G1500 4K（UHD）升級許可證
13-12.XZS-G1750 HDR轉換器許可證
13-13.XZS-G1770自動化IF許可證
13-14.RMM-1100機架安裝套件
詳細規格
1.電源：AC100-127V 50/60Hz，AC200-240V 50/60Hz
2.消耗功率：100-127V：7A至5.5A，200-240V：3.4A至2.8A（當配備所有可安裝的選件板）
3.影像輸入/輸出：
3-1.輸入（最大）（BNC）：48個主要輸入（當配備所有可安裝的選件板，XKS-G1110）。
3-2.輸出（最大）（BNC）：24個輸出（當配備所有可安裝的選件板，XKS-G1110）。
3-3.信號格式：SMPTE 259M-C ，292M，424M，ST 425-1，ST 2082-1
3-4.信號處理：4：2：2數位分量
3-5.量化：12G/3G/HD/SD-SDI : 10位元
4.參考信號：
4-1.參考輸入：BNC（x2），75Ω，具有環通輸出HD tri-level sync或類比black burst
4-2.參考輸出：BNC，75Ω輸出HD tri-level sync或類比black burst
5.控制：
5-1.LAN 1：RJ-45 (x1), 1000BASE-T。
5-2.LAN 2：RJ-45 (x1), 1000BASE-T。
5-3.GPI：D-sub 25-pin (x1), open collector outputs 16 ch, 3.3V TTL input 6ch。
5-4.USB ：USB 2.0 (x2) ，USB 3.0 (x2) 只用於維護。
5.5.TALLY/GPI：D-sub 25-pin (x1), open collector outputs 16 ch, 3.3V TTL input 6ch。
5-6.可選購TALLY/GPI, RS-422(XKS-G1700)：D-sub 25-pin (x2), open collector outputs 32 ch, 3.3V TTL input 12ch，RJ-45 (x4) for RS-422 (x8) 透過break out 信號電纜線。
5.支援格式：
5-1.4K：3840x2160/59.94P, 3840x2160/50P, 3840x2160/29.97P, 3840x2160/25P, 3840x2160/24P, 3840x2160/23.98P
5-2.HD：1080/59.94P, 1080/50P, 1080/29.97PsF,1080/25PsF, 1080/24PsF, 1080/23.98PsF,1080/59.94i, 1080/50i, 720/59.94P, 720/50P
XVS-G1 Brochure_MK20441V1_h.pdf
| | | |
