1. 1/1.8吋Progressive Scan(非交織掃描) IT CCD，1,600x1,200(2佰萬畫素)，15 fps

2. Pocl(Power over Camera Link)/tandard CameraLink高速傳輸介面

3. 垂直區部區域掃描功能，提昇圖框率。

4. 3x3 filter、DTL filter、γ-correction及binarization硬體處理功能。

5. 防振功能：Vibration resistance:10G(20 to 200Hz);Shock resistance：70G。

6. C-mount鏡頭座。

7. 外部trigger信號趨動。

8. 內建test pattern。

一般
攝像元件	1/1.8吋 Progressive Scan IT CCD

正方圖素間距	4.4x4.4μm

解像深度	8、10、12位元/pixel

鏡頭座	C型

傳輸介面	Pocl(Power over Camera Link)/Standard Camera Link，Base Configuration

圖框率	15 fps

資料輸出時鐘	36 MHz(1 tap)

感度	400 lx at F5.6(0 dB)

最低照度	1 lx(GAIN +18 d B，F1.4)

增益控制	0 to +18dB

讀取模式	Normal/Binning/Partial

Binning	Vertical(1x2)

Partial Scan	垂直

電子快門	2 to 10,000s

電子快門模式	Extermal trigger shutter(Trigger star/ Trigger star及exposure duration)

延展信號輸出	DVAL/EXPOSURE/GND輸出(可切換)

使用電源	DC 12V

消耗功率	2.2瓦

Vibration 防振	10G(20 to 200Hz)

Shock 防振	70G

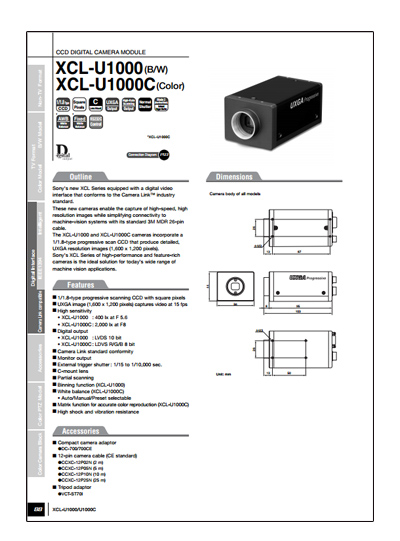

XCL-U1000.pdf
